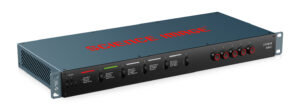

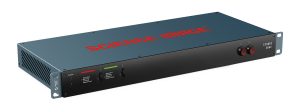

STUDIO EDGE ラックマウントマルチNDIコーデック 12G-SDI/HDMI 4K60

特長

■12G-SDI/HDMI 4K60光トランシーバー
■12G-SDI/HDMI 4K60 アップダウンクロスコンバーター
■高帯域NDIエンコーダ/デコーダ
■エンコード/アップダウンクロス/オプティカル同時動作
■オーディオエンベッド/デエンベッド/インターコム/ミキサー
■スクロールホイールとWeb UIによる設定

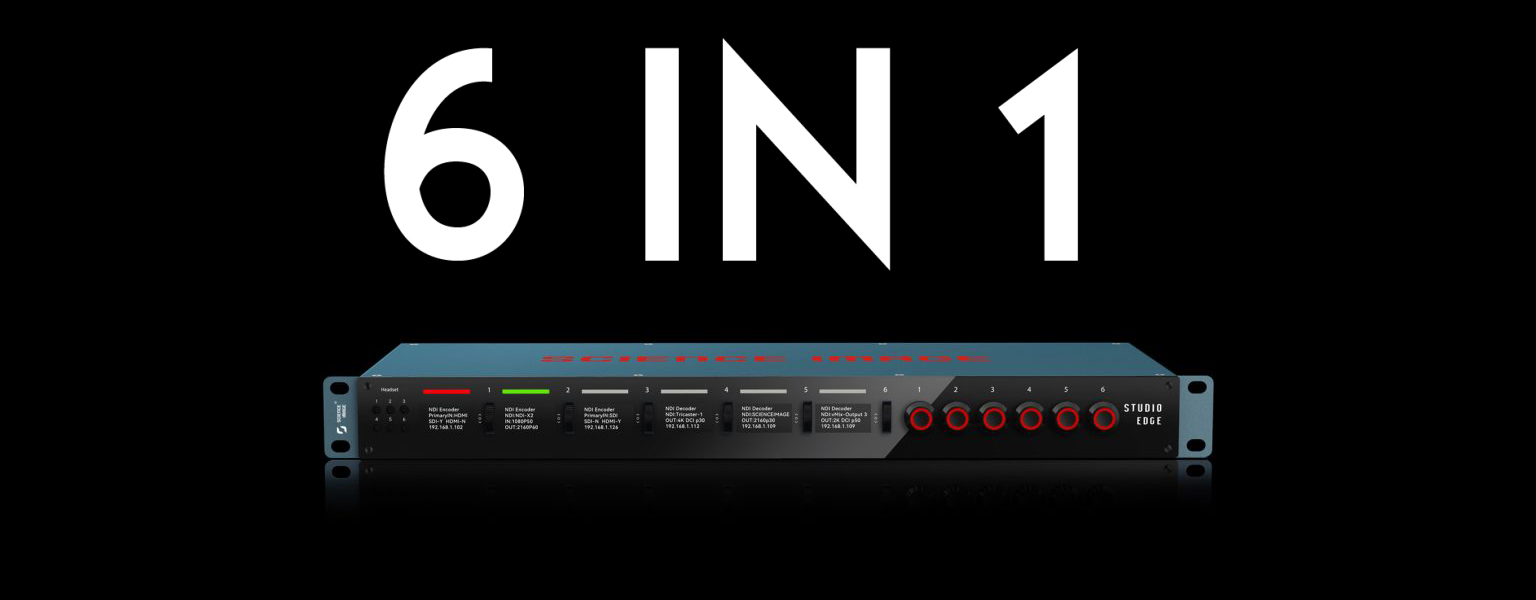

プログレードの6-in-1、効率2倍

6つのNDlエンコーダー、6つのNDIデコーダー、6つの光トランシーバー、
6つのSDl/HDMlコンバーター、6つのUpdwonCrossコンバーターを、1つに統合

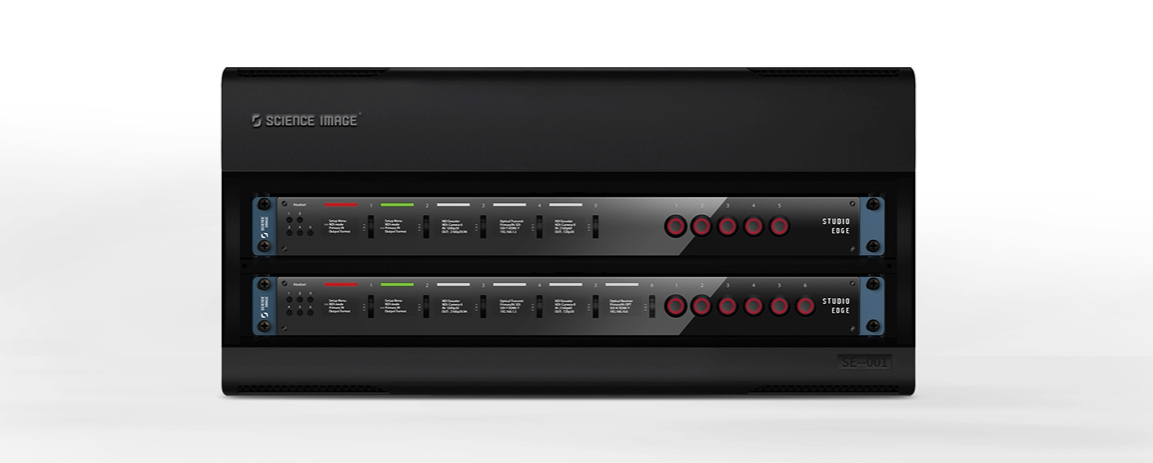

最大6チャンネルを標準装備

チャンネル1～6が選択可能。
ユーザーはニーズに応じてチャンネル数を選択でき、最大6チャンネルに対応します。

4K映像のロスレスリアルタイム共有
建物間での同一映像信号の伝送

IP処理、複数の信号出力オプション

NDIストリーム生成、高速、効率的、マルチチャンネル

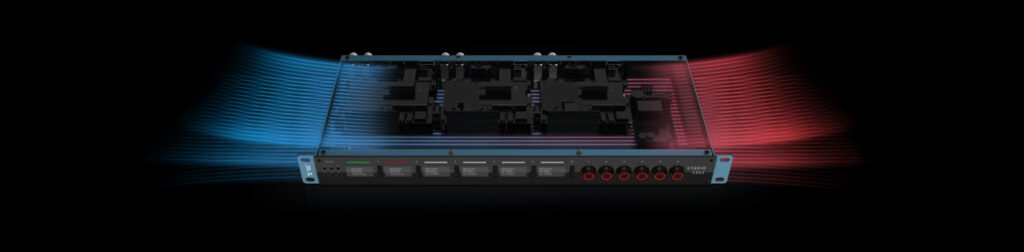

全体的な放熱性、静音動作

システム全体の放熱を行い、各オペレーションに対応

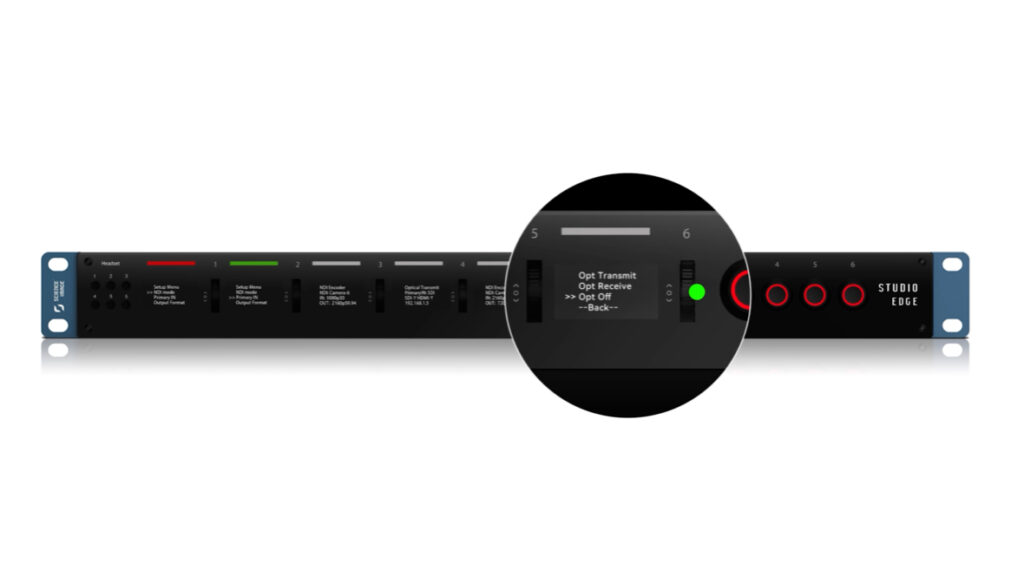

スクロールホイールによるクイック設定

1.3インチOLEDディスプレイに、エンコーディングまたはデコーディング、信号、フォーマット、ネットワーク、入力/出力、光送信または受信など、ライブでのすべての作業状況が表示されます。

6チャンネルの同時動作　エンコード＆デコード混合

チャンネル1～3はエンコーダーモード、チャンネル4～6はデコーダーモード。
（各チャンネルのエンコード/デコードモードは、スクロールホイールボタンまたはWeb UIでフレキシブルに切り替え可能）。

フレキシブルな展開、便利で実用的

実際のニーズやアプリケーションのシナリオに基づき、システムの展開は非常に柔軟で多様なものとなります。

簡単なプラグ接続で、無限の可能性が広がります

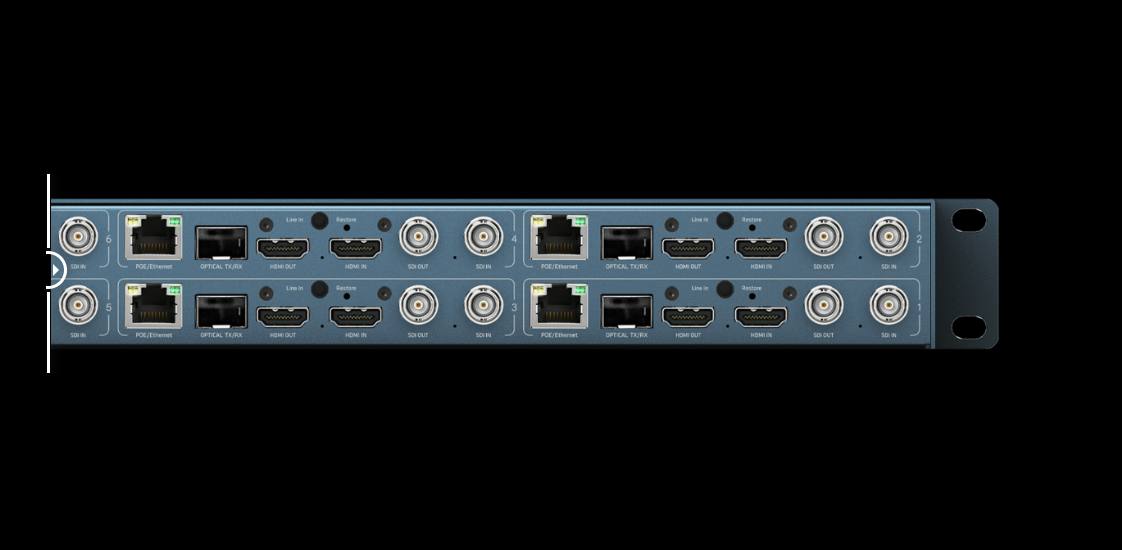

POE/イーサネット、OPTICAL TX/RX，HDMI入力，HDMI出力，SDI入力，SDI出力，ライン入力

IPベース制作の旅を始めよう

フルNDI 双方向エンコード＆デコード｜アップダウンクロス変換｜光トランシーバー｜同時動作｜4K

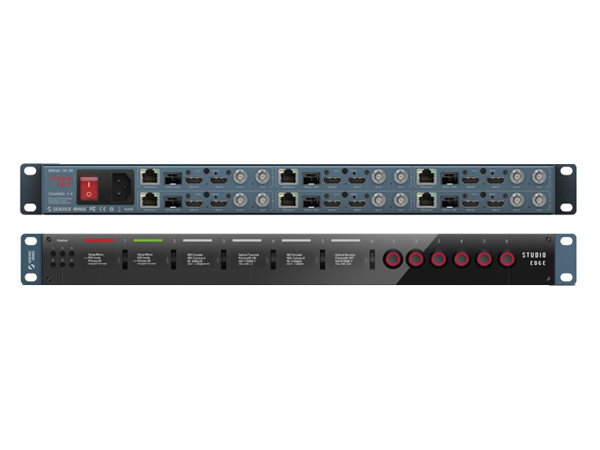

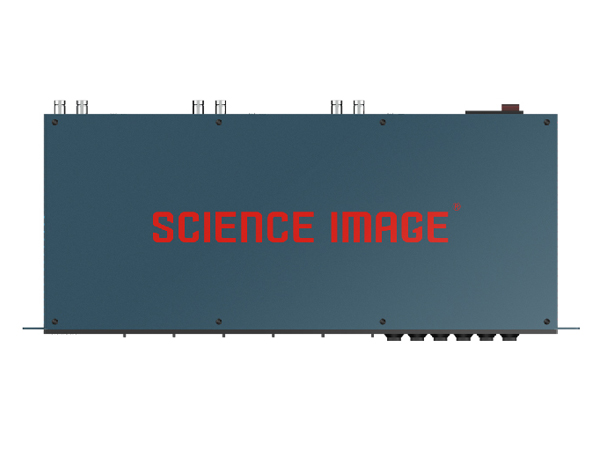

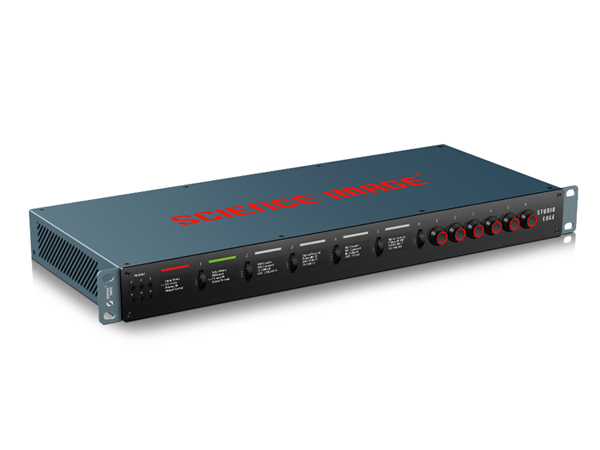

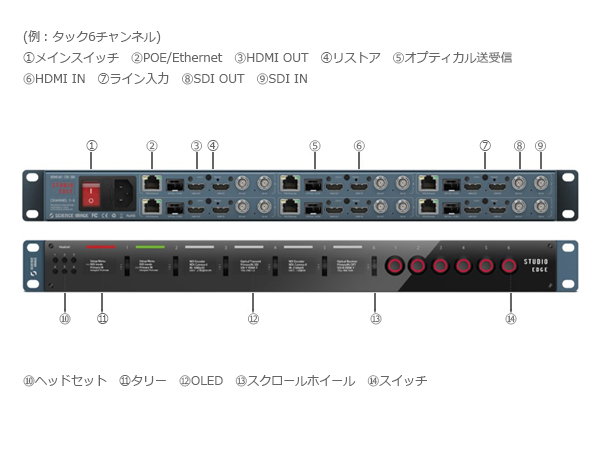

外観

仕様

型番	STUDIO EDGE
フロントパネル	OLEDスクリーン、タリーライト、スクロールホイールボタン、独立電源ボタン、ヘッドセットインターフェース
リアパネル	チャンネル数に応じたインターフェース、主電源スイッチ
SDI映像入力	1 x 3G/6G/12G-SDI、アダプティブ入力、自動切り替え
SDI映像出力	1 x 3G/6G/12G-SDI、アダプティブ出力、自動切り替え
HDMI映像入力	1 x HDMI 2.0 Type A インターフェースは、最大 HDMI 4K60p 入力に対応
HDMI映像出力	1 x HDMI 2.0 Type A インターフェースは、最大 HDMI 4K60p 出力に対応
光ファイバー入出力	1 x 12G-SDI光ファイバービデオ入出力
RJ45ギガビットイーサネットポート	1 x RJ45 ギガビットイーサネットインターフェイス、装置パラメーターのコントロールと設定、NDI信号の入出力に使用
ライン入力音声入力ポート	1 x ライン入力 3.5mm音声入力ポート、外部アナログオーディオ入力用
マイク/ヘッドセット入出力ポート	1 x 3.5mm音声入出力ポート、音声モニター用
1.3インチOLEDスクリーン	各チャンネルのステータス情報を表示する
タリー	タリーの状態をリアルタイムで表示：緑がPVW、赤がPGM
スクロールホイールボタン	NDIのエンコード/デコードモード、SDI/HDMI入力の優先順位、出力の解像度フォーマット、光トランシーバーの設定に対応
電源	100V～250Vの広い入力電圧範囲と放熱性を備えた3 in 1 AC電源ソケット。DC電源とPOE電源の両方に対応。DC電源は独立した電源スイッチを介して任意のチャネルに供給でき、POE電源はイーサネットポートを介して供給されます。

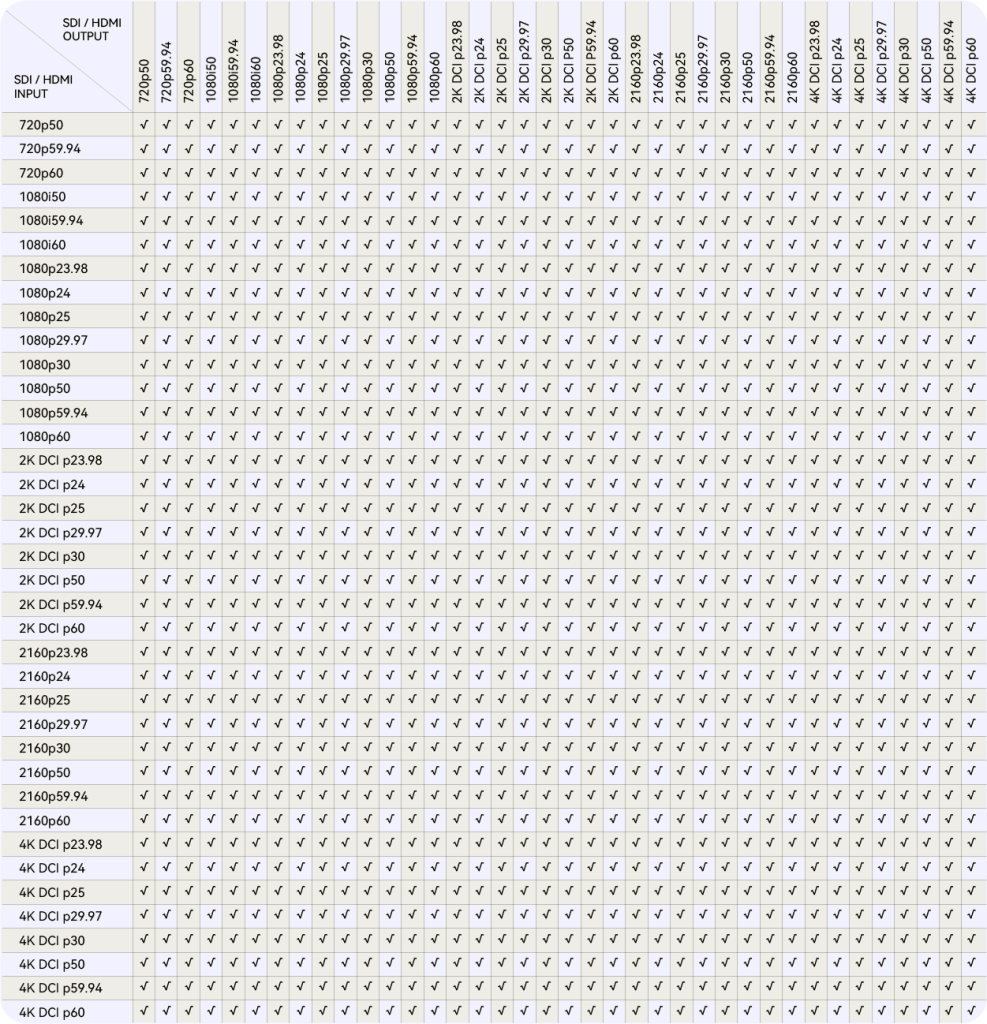

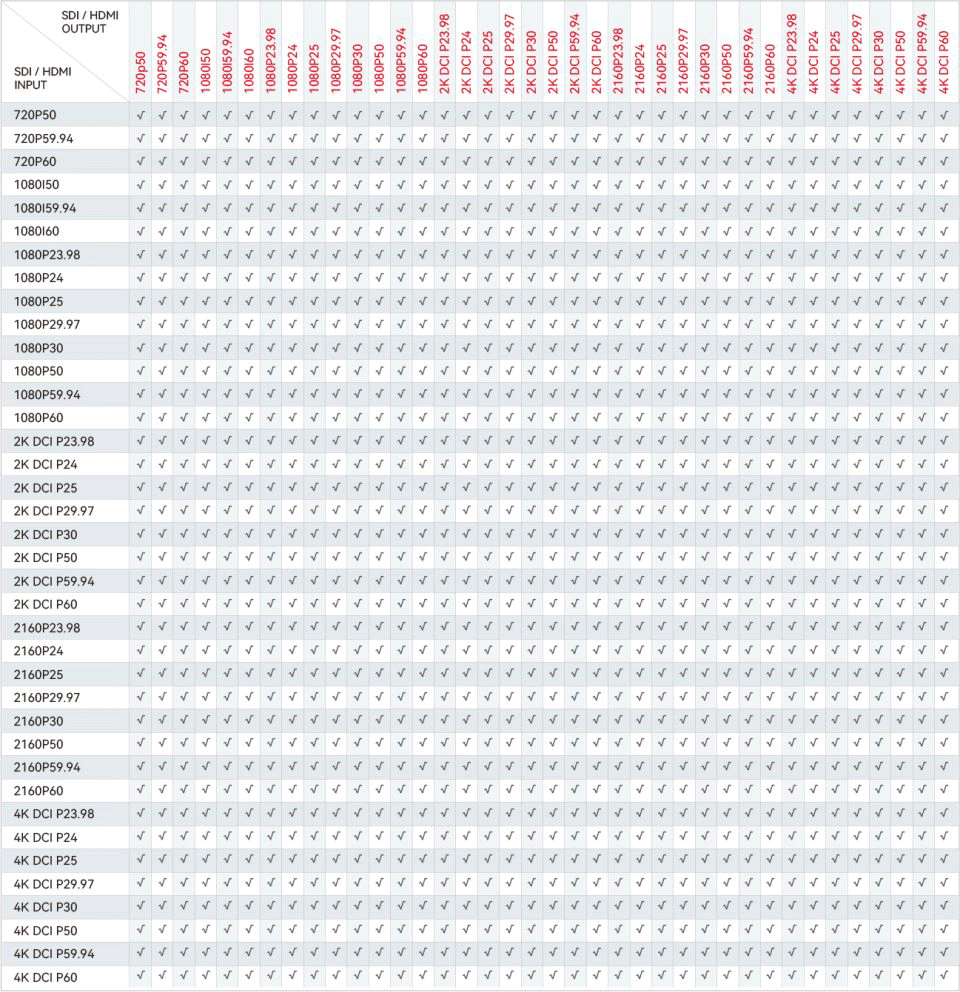

映像フォーマット
SDI/HDMI入出力に対応するHD解像度フォーマット	720p50, 720p59.94, 720p60, 1080i50 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,1080p50, 1080p59.94, 1080p60，2Kp60, 2Kp59.94, 2Kp50, 2Kp30, 2Kp29.97, 2Kp25, 2Kp24, 2Kp23.98
SDI/HDMI入出力に対応する4K解像度フォーマット	4Kp60, 4Kp59.94, 4Kp50, 4Kp30, 4Kp29.97, 4Kp25, 4Kp24, 4Kp23.98, 2160p60, 2160p59.94, 2160p50, 2160p30, 2160p29.97,2160p25, 2160p24, 2160p23.98
フルNDIエンコーディング	HDMI HD/1.5G-SDIからHDMI 4Kp60/12G-SDIビデオをフルNDIにエンコードする対応
フルNDIデコード	SDIまたはHDMI出力でHDからUHDp60フォーマットまでのフルNDIデコードに対応
SDI仕様	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 and SMPTE 2082-10
SDI映像サンプリング	4:2:2 4:4:4
SDI音声サンプリングレート	TV標準48kHz
SDIカラー精度	4:2:2 4:4:4
SDIカラースペース	REC 709 BT2020
HDMIカラースペース	REC 709
HDMIカラー精度	RGB
その他
ネットワーク構成	TCP（マルチコネクション）、TCP（シングルコネクション）、UDP、RUDP間の相互変換に対応
ファームウェアアップグレード	WebUI経由でファームウェアをアップロードしてアップグレード
対応ソフトウェア	TriCaster / vMix / OBS / Wirecast / Streamstar / LiveStream / Skype Zoom / Tencent Meeting / XSplitWebex / Watchout / GoToMeeting……その他国内外多数の現場制作、ライブ放送用ソフトウェアプラットフォーム
仕様

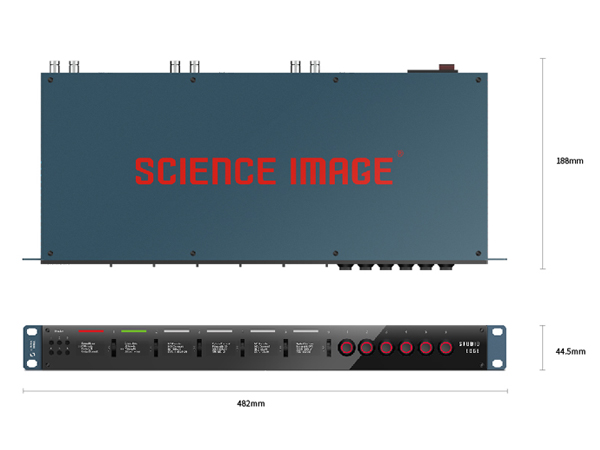

寸法	482 x 188 x 44.5 mm（チャンネル1～6は同寸法）
材質	アルミニウム
重量	チャンネルによって重量が異なります。
内容物	STUDIO EDGE 本体クイックスタート
保証	1年間のメーカー保証
