特長
FLOW 2 は、周波数変換と光トランシーバーを1つの小さなデバイスに統合した強力な製品です。インテリジェントなスクロールホイールを備えた FLOW 4K のアップグレード版です。放送番組、バラエティ番組の収録、大規模イベント、ビデオ会議など、様々なビジネスシーンで幅広く使用され、ユーザーに優れたAV体験を提供します。
■12G-SDI/HDMI 4K60 光トランシーバー
■12G-SDI/HDMI 4K60 アップダウンクロスコンバーター
■アップダウンクロス/オプティカル同時使用
■オーディオエンベッド/デエンベッド/インターコム/ミキサー
■スクロールホイールとWeb UIによる設定

少なくとも35種類のSMPTEフォーマットに対応し、複数の機能、効率的な相互変換
FLOW 2 は、HDからUHDまで35種類のフォーマット(最大3840x2160p60)のアップコンバージョンとダウンコンバージョンを提供します。最大12G-SDI/HDMI 4K60 の相互変換と出力に対応し、ユーザーはクリックするだけで出力フォーマットを選択できます。
光トランシーバー 超長距離伝送がとても簡単
12G SDI 光トランシーバーインターフェースを提供し、同時に 3G/6G/12G SDI と HDMI 4K ビデオを送受信し、最大 20km の伝送に対応します。
Web UI には光トランシーバースイッチを搭載し、ユーザーは Web UI で HDMI 光トランシーバーまたは SDI 光トランシーバーを自由に選択できます。

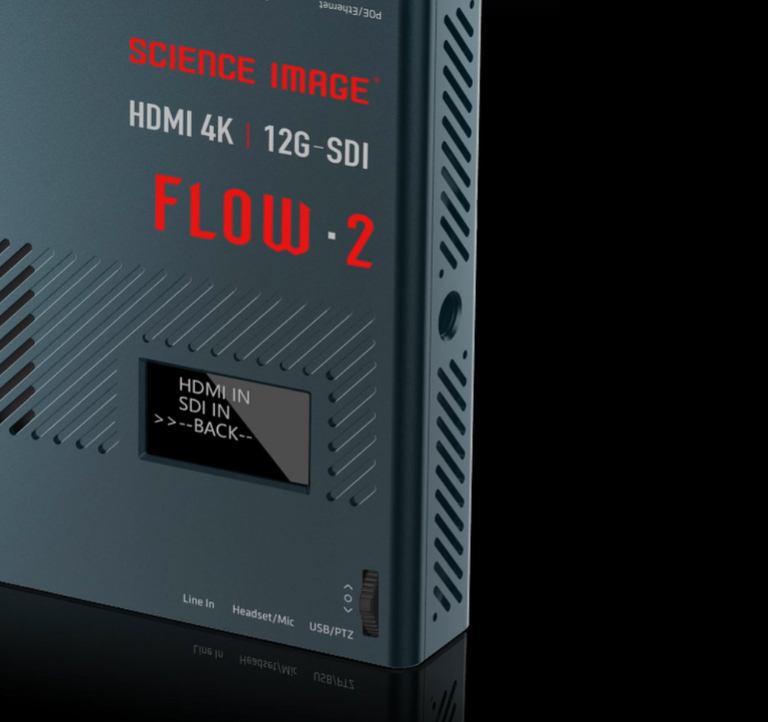

インテリジェントスクロールホイール
インテリジェントスクロールホイールにより、操作はとても便利で、指で上下にスクロールするだけでメニューを選択し、設定を管理することができます。
スクロールホイールは以下の機能を実現します。
- SDI/HDMI入力優先度設定
- 光トランシーバー機能の送受信設定
- 出力解像度フォーマットの自由選択
フレキシブルな展開、便利で実用的
現場の様々なシーンに応じて、フロントエンドやディスプレイ/コントロール端末に柔軟に配置可能。光トランシーバーが動作する一方で、SDI/HDMI双方向コンバーターでもあります。1台で多目的に使用でき、システムコストの削減、高速レスポンス、柔軟性、利便性を実現します。


放送レベル、信頼性と安定性
12G-SDI/HDMI2.0とSMPTE/ITU国際放送標準フォーマットに対応し、複数のサンプリングフォーマット(444,422,420)と互換性があり、正確で高速な信号認識を実現します。Xilinx FPGA SOCハードウェアを採用し、内部設計と組み込みLinuxシステムにより、外部の複雑な環境に影響されず、プログラムが安定して動作します。
互換性と安定性
SMPTE 映像ソースに対応。ほとんどのソフトウェアとブラウザに対応し、プラグアンドプレイが可能です。FLOW 2 は工業規格に適合しており、耐久性と信頼性に優れています。

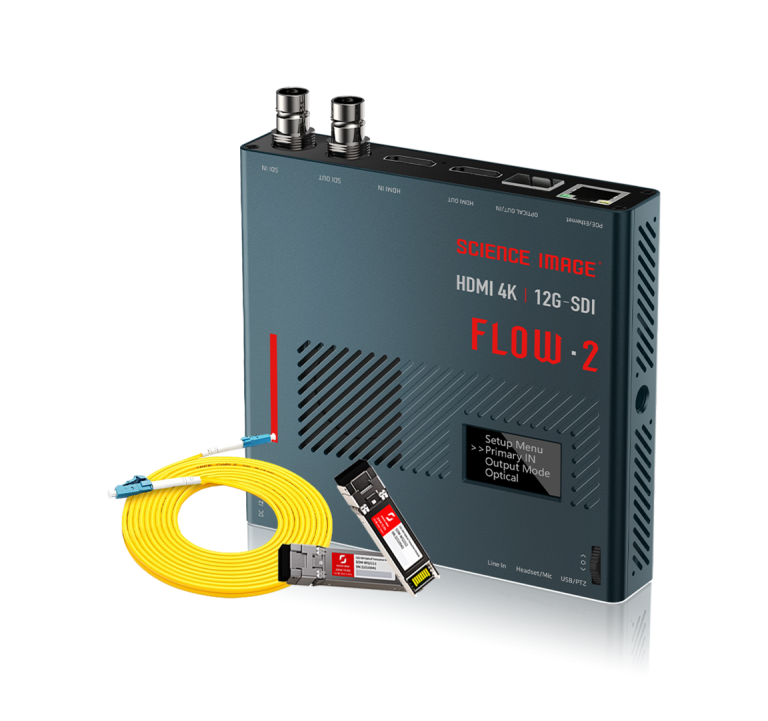

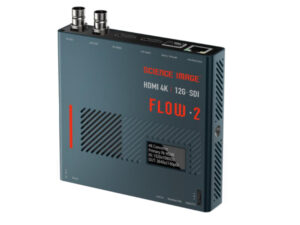

外観

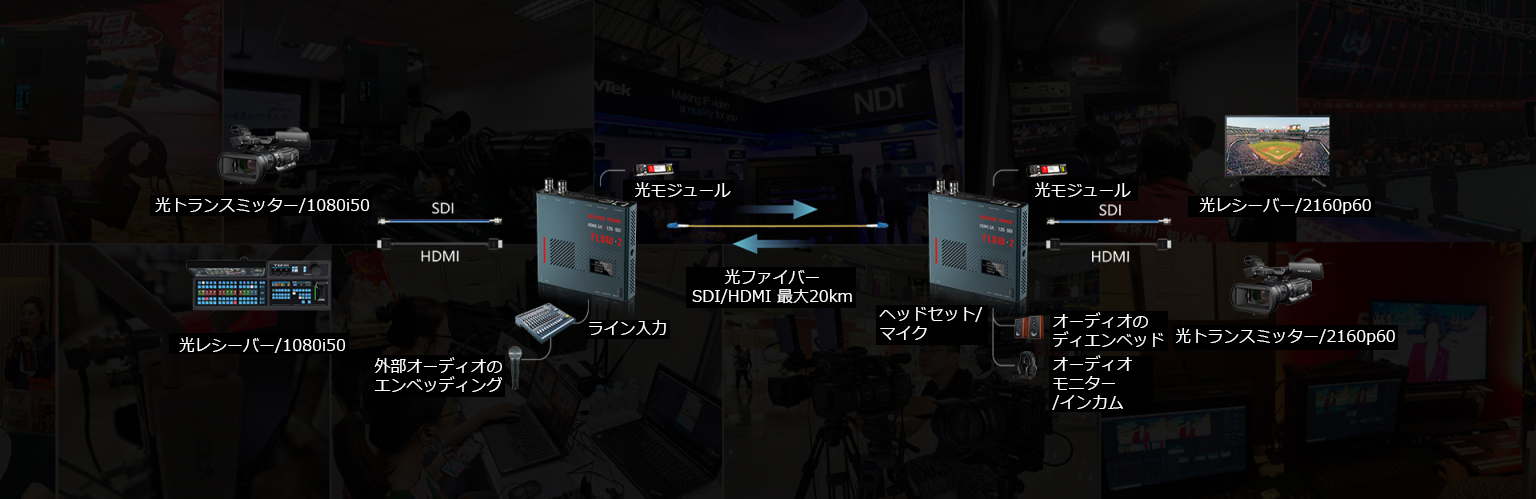

セットアップ例

仕様
型番 | FLOW 2 |
映像フォーマット | |
1.5G/3G-SDI HD 映像フォーマット | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 |
6G/12G-SDI/Ultra HD/4K 映像フォーマット | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
SDI 仕様 | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 |
HD 映像フォーマット | 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 1080p50, 1080p59.94, 1080p60 |
4K 映像フォーマット | 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60 |
SDI 映像サンプリング | 4:2:2および4:4:4 |
SDI 音声サンプリング レート | TV標準48kHz |
SDI カラー精度 | 4:2:2および4:4:4 |
SDI カラースペース | REC 709 BT2020 |
HDMI カラースペース | REC 709 |
HDMI カラー精度 | RGB |
インターフェース | |
SDI 映像入力 | 1 x 1.5G/3G/6G/12G-SDI、アダプティブ入力、自動切り替え |
SDI 映像出力 | 1 x 1.5G/3G/6G/12G-SDI、アダプティブ出力、自動切り替え |
HDMI 映像入力 | 1 x HDMI 2.0 Type A インターフェースは、HDMI 4K60p 入力まで対応 |
HDMI 映像出力 | 1 x HDMI 2.0 Type A インターフェースは、最大 HDMI 4K60p 出力に対応 |
光ファイバー入出力 | 1 x 光ファイバーSFPソケット、異なるタイプのギガビット/10ギガビット/12G-SDI光ファイバーモジュール(Science Image Private Transmission Protocol)の接続に使用。 |
RJ45 ギガビットイーサネットポート | 1 x RJ45 ギガビットイーサネットインターフェイス |
ライン入力音声入力ポート | 1 x ライン入力 3.5mm音声入力ポート、外部アナログオーディオ入力用 |
MIC入出力ポート | 1 x マイク3.5mm音声入出力ポート |
USB 2.0タイプAポート | 1 x USB 2.0 Type Aインターフェース、他社製PTZカメラのコントロールに使用 |
ディスプレイ | |
1.3インチOLEDスクリーン | 1×1.3インチ OLEDスクリーン、NDIボックスのエンコード/デコード状態、入出力フォーマット、IPなどの情報をリアルタイムで表示、一目瞭然、操作が簡単。 |
仕様 | |
寸法 | 125mm x 115mm x 24mm |
重量 | 365g |
材質 | 航空アルミニウムフライス加工 |
電源 | |
2つの電源モード | 5-18V DC電源入力およびPOE |
消費電力 | 最大12W |
環境要件 | |
動作温度 | 5°C ~ 40°C |
保管温度 | -20°C ~ 60° C |
相対湿度 | 0 ~ 90%(結露しないこと) |
内容物 | FLOW 2 本体 クイックスタートマニュアル 12V電源 |
保証 | 1年間のメーカー保証 |

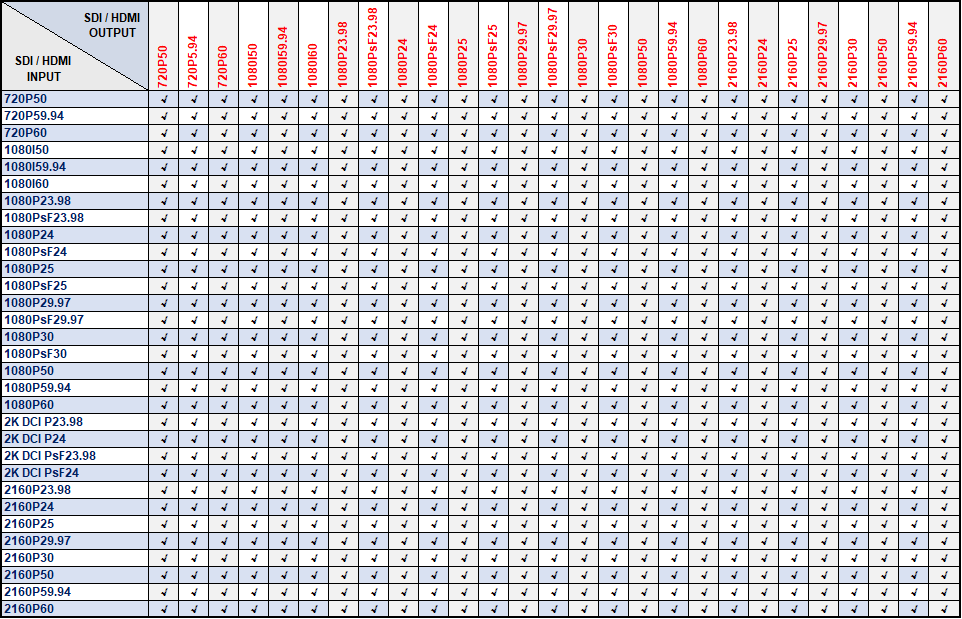

FLOW 2 が対応するアップダウン変換フォーマット
